一、技术简介：

      清水混凝土技术在世界著名的一些地标建筑上均有有着广泛的应用，由清水混凝土本身的材质纹理带来的美感逐渐被大众所接受。面层清水混凝土技术是在既有建筑物上新浇筑面层清水混凝土，在满足结构加固同时，达到装饰的效果。相较于现浇清水混凝土主要应用于新建建筑，面层清水混凝土技术则是可应用于各种既有建筑的改造，也可以对具有安全隐患的结构进行加固，即实现建筑的安全又可实现建筑的美观，一举多得。

二、技术特点：

      应用范围较广对于各种结构形式的既有建筑均可实现。

      可为建筑结构进行加固，在美化建筑的同时也使建筑的安全性得到保障。

三、依据的规范：湖北省地方规程《后浇清水混凝土技术规程》（报批稿）由武大J9国际站备用主编

四、设计范例：

 1.节奏与韵律构成形式：



                                            （武汉地铁2号线佳海工业园侧墙）采用重叠波浪形构成带起伏的韵律美感。

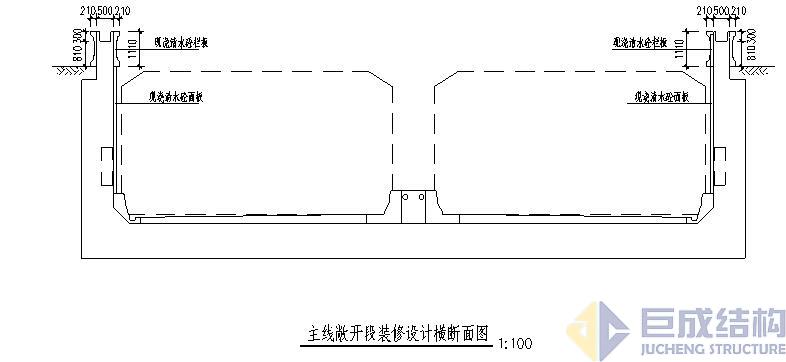

     （武汉地铁7号线越江隧道匝道口）

           采用简欧栏杆，搭配竖向规律分格线条组成连续形体形成韵律感。













2. 基于环境氛围的构成

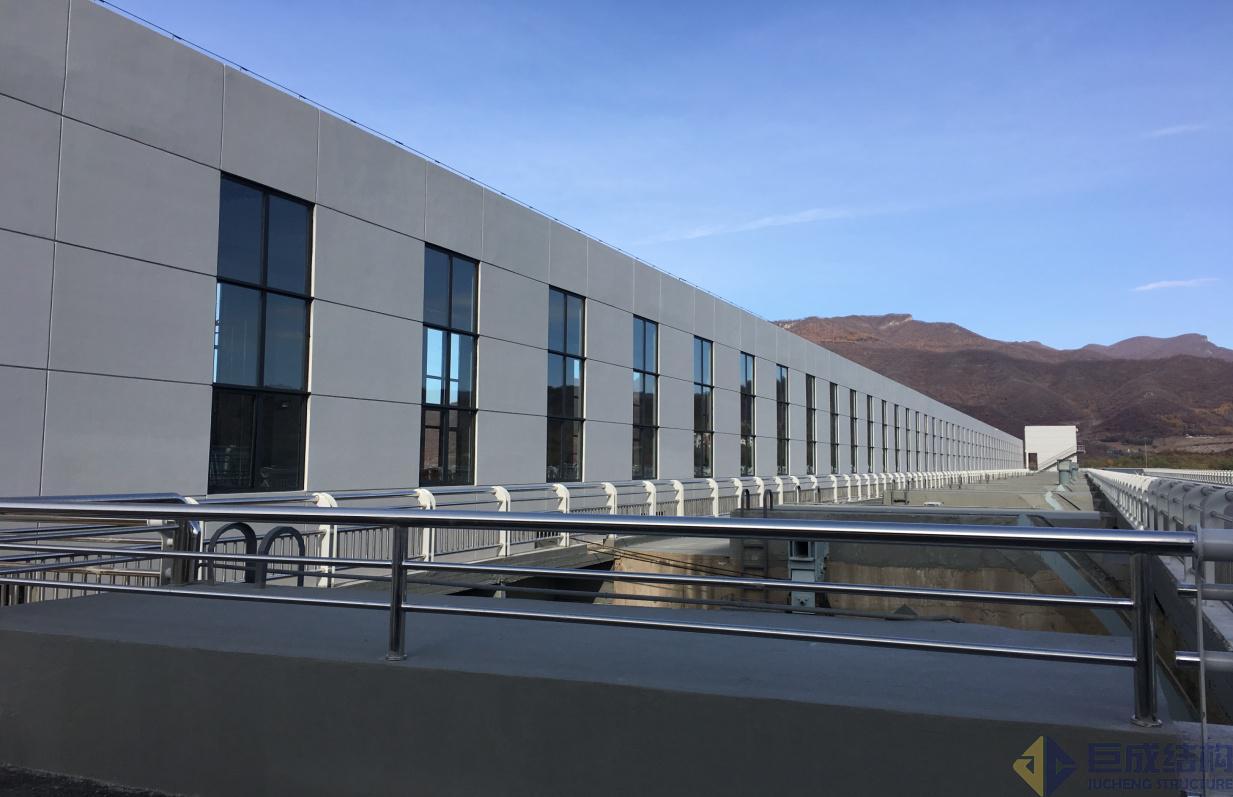

       （观音阁水库）库区自然环境优美蓝天碧水，采用清水混凝土的工业建筑避免了与环境的冲突。











3. 质感肌理、对比与调和构成











使用不同材质不同肌理对比既成统一又增加构成活力。



4. 阵列构成



 通过窗户与白色清水混凝土形成的图案阵列构成形体。



 （J9国际站备用大厦）采用线条阵列与块面构成形体，整体气势感很强。



5.基于墙面的立体空间构成







二维墙面上高低起伏的不同块面赋予墙面动感活跃元素。

五、设计细节要点:

1.造型模数的选择：

     在设计面层清水混领土的造型时应考虑到模板的模数问题，设计的模数要考虑到模板的加工问题，尽量以模板标准尺寸成倍数关系。

2.细部尺寸构造：

     1）因混凝土在浇筑后需要脱模，所以细部尺寸不宜设置的过小及过于复杂。例如一些欧式直列线条如设计成3-5CM的阶梯状线条则在施工脱模过程中破碎而影响效果。

     2）竖向造型底部不宜设计成直角，因混凝土浇筑过程中需要排气，而设计成直角直接影响排气造成拆模收表面蜂窝，气孔。具体如图所示：

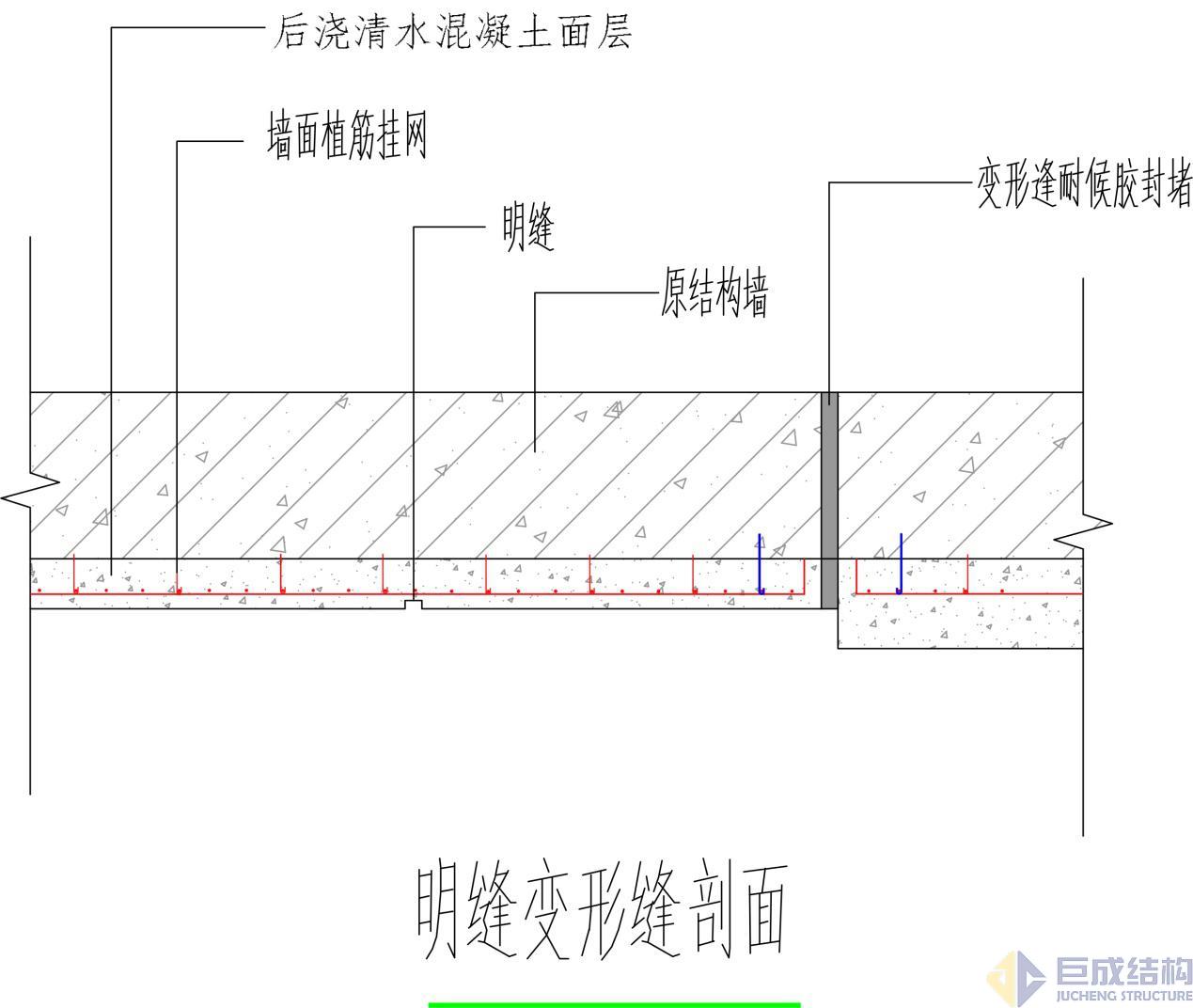

3.分缝的处理

       清水混凝土应设计明缝分缝，分缝尺寸宜根据模数尺寸来确定，比例协调，同时应根据建筑的变形缝，设置面层的变形缝，二者位置宜重合，如有位置差距应控制在20CM范围内，且后浇面层的变形缝考虑美观性宜与造型分缝设计在一处，在具体工程情况允许下还应考虑将变形缝设计在隐蔽处，考虑整体美观性。参考图示如下：
